新川伺服X6A通用型参考接线图
专栏:X6系列伺服驱动器
发布日期:2018-05-24
阅读量:245
收藏:
1.1 标准接线方式1.1.1 位置控制的连接示例 位置模式标准控制电路接线图 1.1.2 速度控制的连接示例 速度模式标准控制电路接线图 1.1.3 转矩控制的连接示例 转矩模式标准控制电路接线图

1.1             标准接线方式

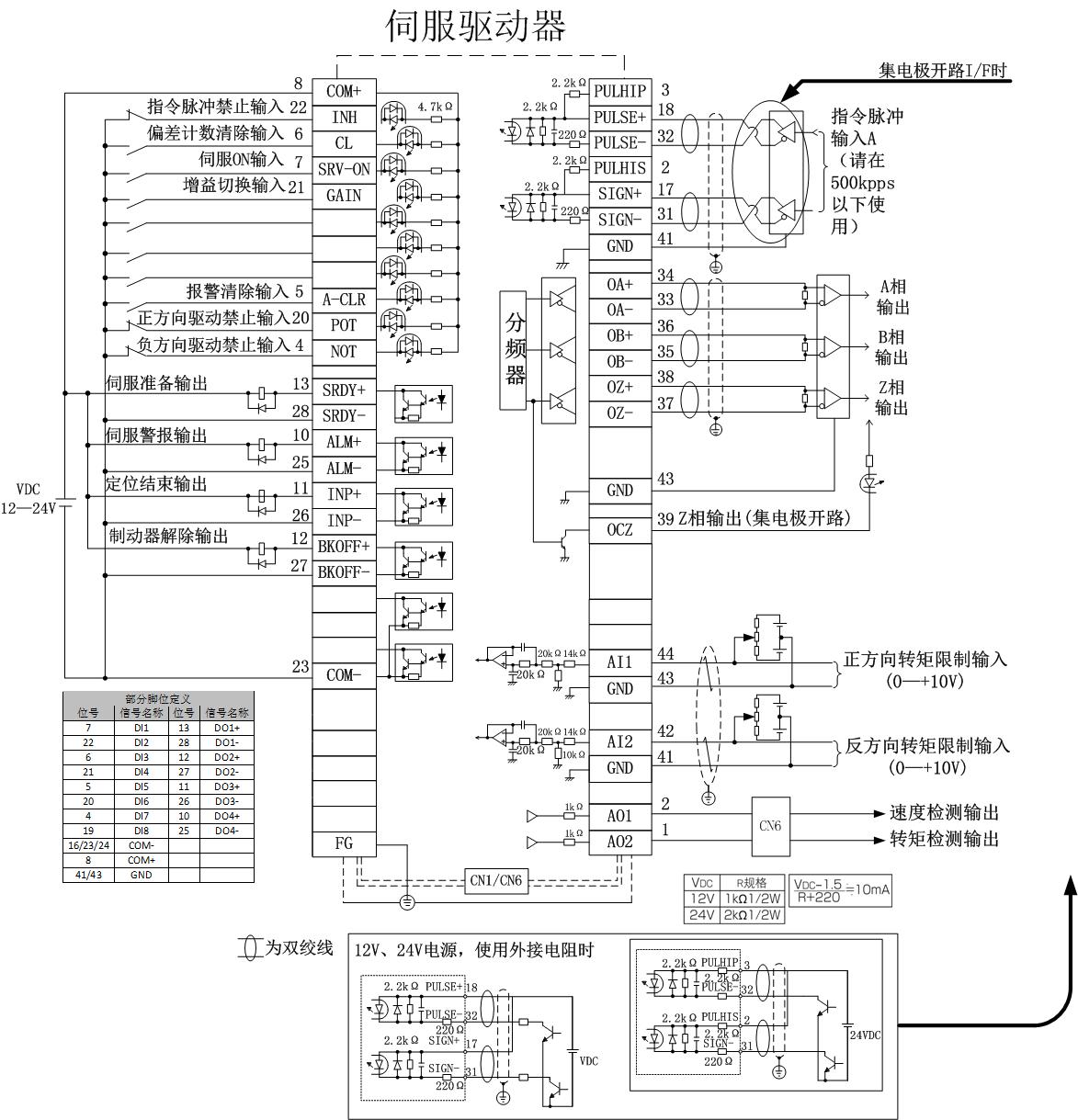

1.1.1       位置控制的连接示例






















位置模式标准控制电路接线图

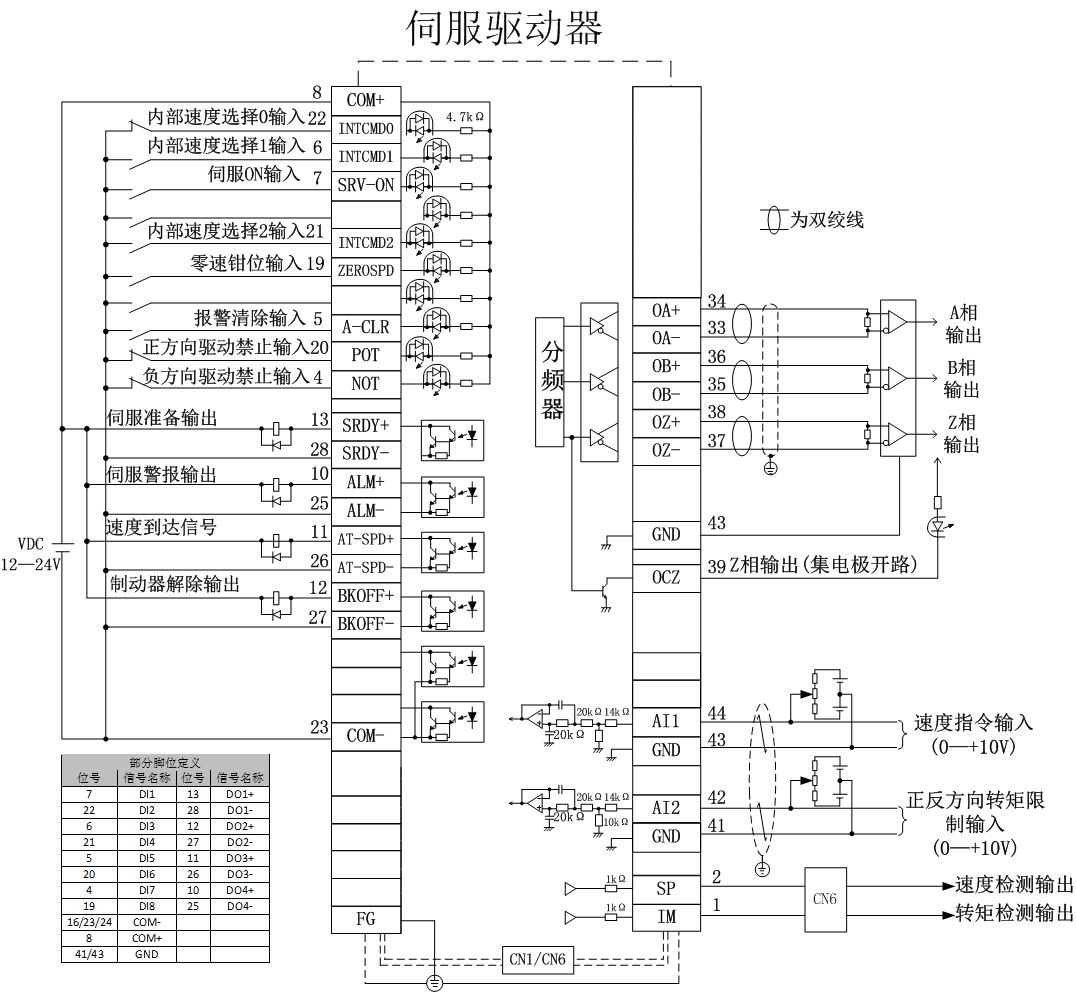

1.1.2       速度控制的连接示例


























速度模式标准控制电路接线图

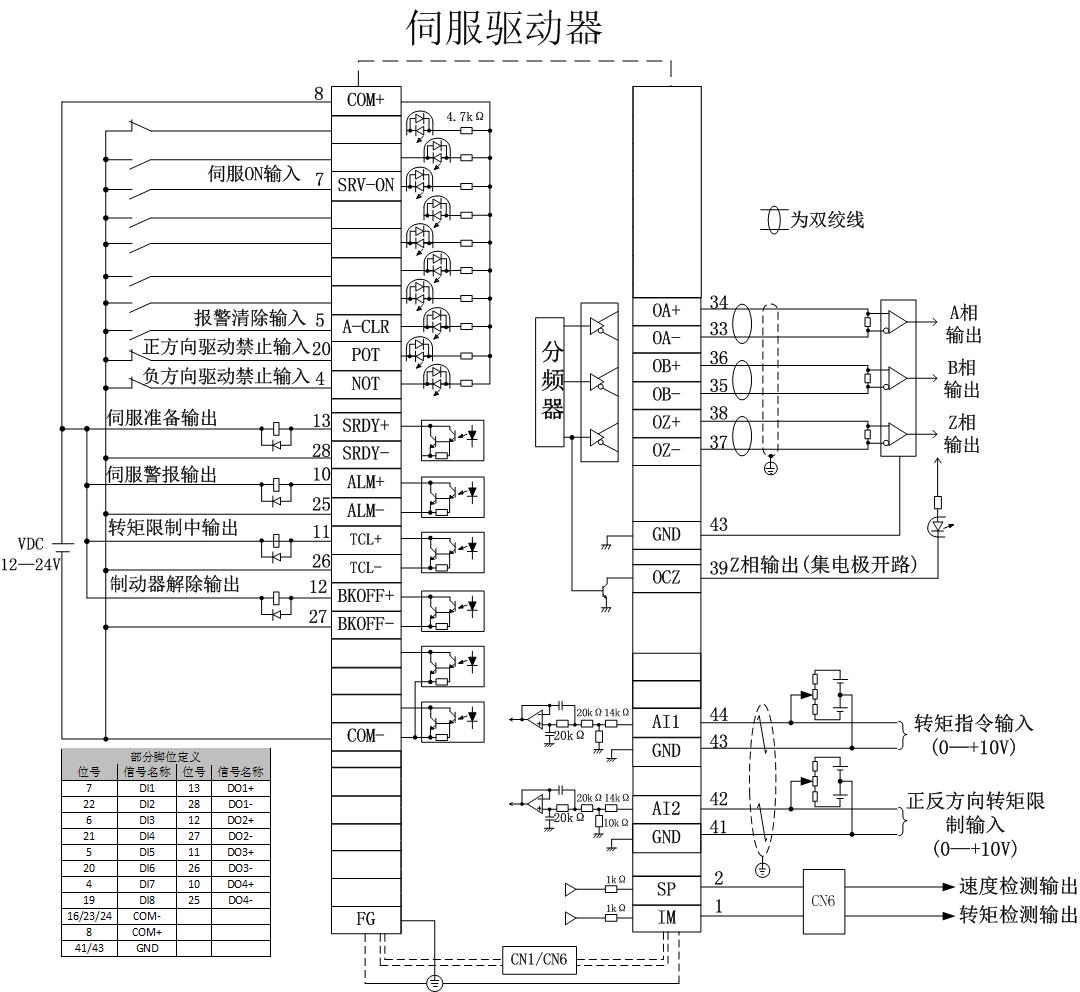

1.1.3       转矩控制的连接示例





















转矩模式标准控制电路接线图
